前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变频可控硅调压器器为机戒新线路式变频可控硅调压器器，其购造图甲如图是。I号喷真空泵变频可控硅调压器器通常由推动件、飞球、变频可控硅调压器压缩弹簧、传动装置地方和操作地方等主成。I号喷真空泵变频可控硅调压器器的推动件为兼有60°。锥面的推动盘。在推动盘的跟部有三个沿径向的半圆型凹形。推动盘压紧在推动轴套上而和其组合成一体化，随后实现半圆键和夹紧螺母使其和喷真空泵的轴承轴相互。

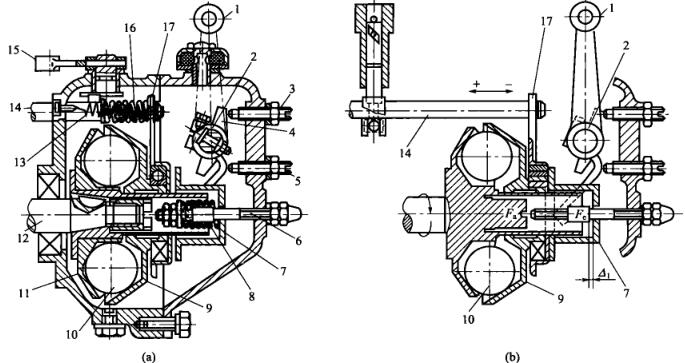

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个直徑为25.4mm的飞球居于控制盘的凹槽里，随控制盘共同缩放。飞球同单侧为与轴网成45°锥面的阻力盘，阻力盘滑套在控制轴套上。工作的时飞球的离心分离力效应在阻力盘上，其心轴分力Fa.将使阻力盘沿心轴划屏。装备在阻力盘.上的划屏轴承套和齿轮转动板也不断移動。齿轮转动板上面套在提供的油支撑杆上，为此提供的油支撑杆也不断移動，为了变换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
